產品簡介

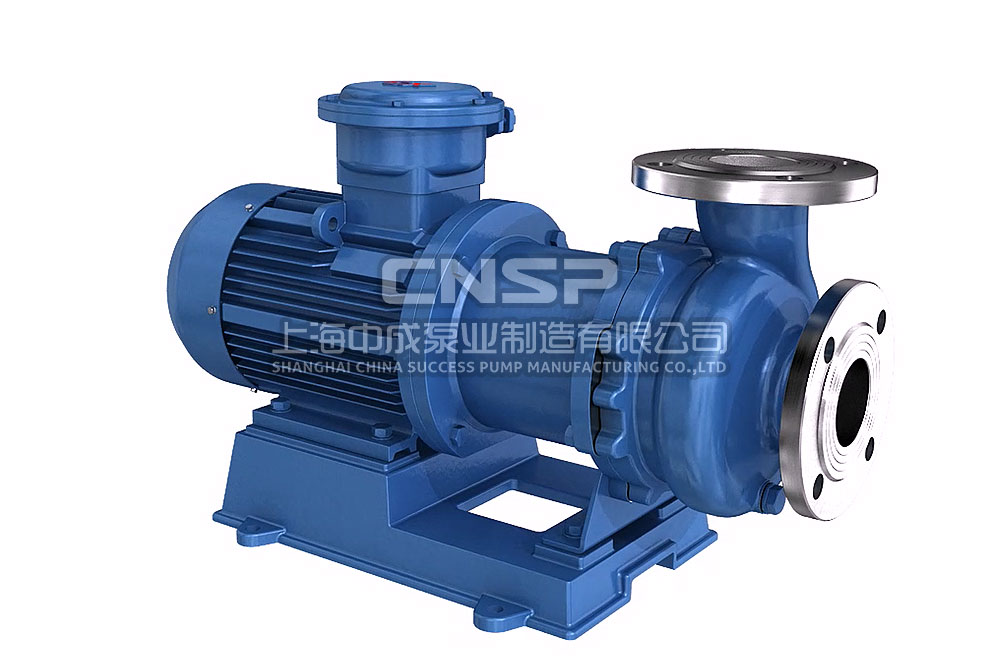

CQB磁力驅動離心泵(簡稱磁力泵)，通常由電動機，磁力偶合器和耐腐蝕離心泵組成。其主要特點是利用磁力偶合器傳遞動力，不會無泄漏，當電動機帶動磁力偶合器的外磁鋼旋轉時，磁力線穿過問隙和隔離套，作用于內磁鋼上，使泵轉子與電動機同步旋轉，無機械接觸地傳遞扭矩。在泵軸的動力輸入端，由于液體被封閉在靜止的隔離套內，沒有動密封因而不會無泄漏。

耐腐蝕性能 供參考

符號說明：ⅴ一優良，√一良好，〇一可用，但腐蝕明顯。X—腐蝕嚴重，不適用。 適用范圍 CQB系列磁力泵適 用于石油、化工、制藥、冶煉、電鍍、環保、食品、影視洗印、水處理、國防等行業，是輸送易燃、易爆、揮發、有毒、稀有貴重液體和各種腐蝕性液體的理想設 備。適用于輸送吸入壓力不大于0.2MPa，最大工作壓力1.6MPa，溫度不超過100℃，密度不大于1600kg/m3，粘度不大于 30×10-6m2／S的不含硬顆粒和纖維的液體。

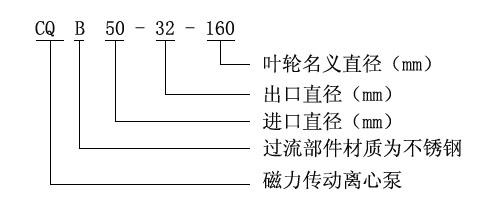

型號意義

性能參數本數據僅供參考，請以實際訂貨為準！

結構圖紙

結構爆炸圖

CQB型磁力驅動離心泵結構圖

安裝尺寸本數據僅供參考，請以實際訂貨為準！

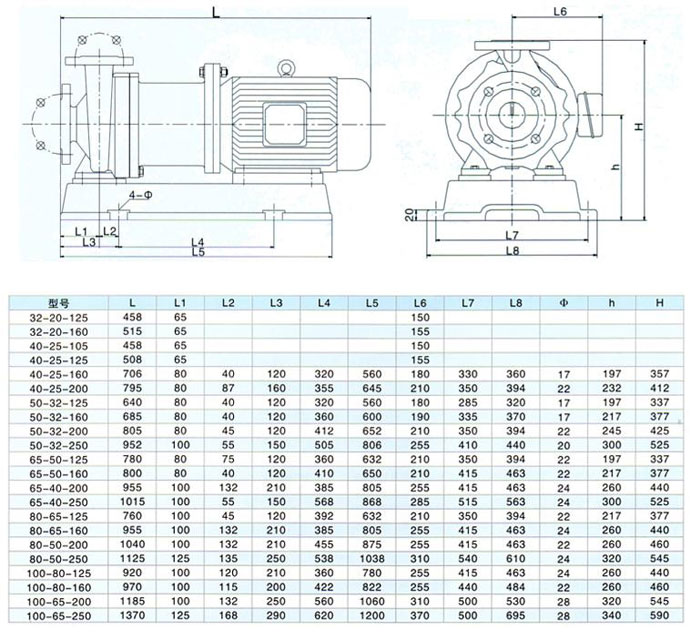

CQB型磁力驅動離心泵安裝尺寸

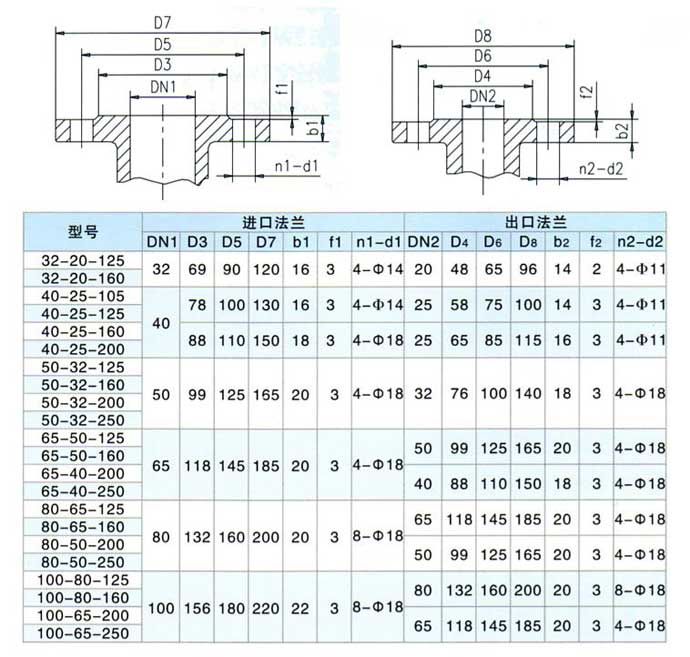

CQB型磁力驅動離心泵法蘭尺寸

使用說明

1. 磁力泵應水平安裝，不宜豎立，塑料泵體不得承受管路重量，對于特殊要求垂直安裝的場合，電機務必朝上。
2. 當抽吸液面高于泵軸心線時，起動前打幵吸入管道閥門即可，若抽吸液面低于泵軸心線時， 管道需配爸底閥。
3. 泵使用前應進行檢查，電機風葉轉動要靈活，無卡莊及異常聲晌，各緊固件要緊固。
4. 檢查電機旋轉方向是否與磁力泵轉向標記一致。
5. 電機苣動后，緩慢打幵排出閥，待泵進入正常工作狀態后，再將排出閥調到所需開度。
6. 泵停止工作前，應先關團排出閥門，然后切斷電源。

注意事項

1. 因磁力泵軸承的冷卻和通滑是靠被轍送的介質，所以絕對禁止空運轉，同時避免在工作中途停電后再層動時所造成時空載運轉。
2. 被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。
3. 泵在使用中環境溫度應小于40℃，電機溫升不得超過75℃。
4. 被輸送的介質及其溫度應在泵材允許范圍內(洋見附表卜工程塑料泵的使用溫度〈60℃，金屬泵的使用溫度〈100℃，轍送吸入壓力不大于0.2MPa，最大工作壓力1.6MPa，密度不大于1600Kg/m㎡，粘度不大于30x10-6㎡/S的不含硬顆粒和纖維的液體。
5. 對于輸送液為易沉淀結晶的介質，使用后應及時清洗，排淨泵內積液。
6. 磁力泵正常運行1000小時后，應拆檢軸承和端面動環的磨損情況，并更換不宜再用的易損件。

故障排除
