產品簡介

---

WFB型無密封自控自吸泵在吸收外相關產品的優質經驗基礎上，加以改進、創新的產品，是傳統同類產品的替換產品。該產品具有耐溫、耐壓、耐磨、持續自吸等優點。產品具鑄鐵、鑄鋼、不銹鋼、增強聚丙烯等材質。各種不同造型多種規格。本產品具有高效節能，結構獨特等功能。產品投放市場后以其獨特的設計，可靠的質量受到廣大用戶的歡迎和好評，被許多單位選為代替進口產品。

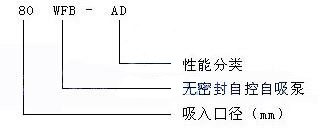

型號意義

---

產品優勢

---

1. 該泵密封可靠，采用無泄漏密封裝置，具體由動力密封和輔助密封組成。替代了傳統水泵的填料密封、機械密封，完全解決了傳統密封的‘‘跑、冒、滴、漏’’等問題。是替代原長軸液下泵、潛水泵、潛污泵等理想產品。
2. 該自吸泵運行過程中密封裝置不摩擦、無磨損，使用壽命較傳統產品長1 O倍以上。移植真空泵原理自吸性能穩定可靠，特別是采用“電動空氣控制閥”真正實現了首次引流，永久自吸，該泵機組振動小、噪音低、移動靈活、拆裝方便。具有優越的自控功能、可與相關控制系統配套實現高度自動化。 自吸泵配套電機功率說明 為了合理的配套電機，我們借鑒發達國家的經驗，把水泵分為A、B、C三種工況等級，該樣本中的配套電機功率，是根據A級等級匹配的。您若在B、C級工況使用，可視具體情況，適當降低配套電機功率。工況等級劃分如下：
   1. A級工況條件是：連續運行，吸程、流量、揚程三項性能均需達標；
   2. B級工況條件是：連續運行，三項性能只需兩項達標；
   3. C級工況條件是：間隔運行，三項性能只需一項達標。

選型范圍

---

WFB型無密封自控自吸泵廣泛適用于市政排污工程、河塘養殖、電力、化工、冶金、醫藥、食品、消防、環保、電鍍、凈水、市政、紡織、造紙、采礦、建筑等行業。產品造型分類及用途特點 該泵有圓錐型、長方型、防爆型、戶外型、推車移動型?？筛鶕?jù)現場的安裝空間進行選擇余地，防爆型適用于易燃、易爆環境、戶外型配套戶外電機、可在露天場合情況下使用，推車移動型，將水泵推移到您所需要的任何工作場地。

性能參數本數據僅供參考，請以實際訂貨為準！

---

規格型號	轉速 r/min	流量 m3/h	揚程 m	配套功率 kw	允許吸深 ≤m?	吸液口徑 mm	出液口徑 mm
125WFB-A	2900	100	55	55	5	125	100
		150	50
		180	45
125WFB-A1	2900	170	40	45	5	125	100
		185	30
125WFB-A2	2900	70	20	15	5	125	100
		80	19
		100	17
125WFB-AD	1450	105	16	15	5	125	100
		110	15
125WFB-AD1	1450	160	16	18.5	5	125	100
		190	10
		200	8
125WFB-B	2900	120	86	110	5	125	100
		200	80
		240	72
125WFB-B1	2900	150	65	75	5	125	100
		170	60
125WFB-B2	2900	80	26	22	5	125	100
		100	25
		120	24
125WFB-B3	2900	85	22	18.5	5	125	100
		90	20
125WFB-C	2900	160	132	160	5	125	100
		180	125
		200	120
125WFB-C1	2900	180	108	110	5	125	100
		190	93
		208	80
125WFB-C2	2900	80	40	30	5	125	100
		100	38
		120	36.5
125WFB-C3	2900	90	23	18.5	5	125	100
		85	26
		80	29
125WFB-E	2900	70	52	37	5	125	100
		90	50
		110	48
125WFB-E1	2900	90	45	30	7	125	100
		95	40
125WFB-E2	2900	85	36	22	5	125	100
125WFB-F	2900	80	78	45	5	125	100
		100	65
		120	60
125WFB-F1	2900	115	80	75	5	125	100
		105	90
		90	100
150WFB-A	2900	120	28	30	5	150	125
		160	26
		200	23.5
		260	22.5
150WFB-AD	1450	160	20	22	5	150	125
		180	12
		220	8
150WFB-B	2900	156	40	45	5	150	125
		180	36
		225	30
150WFB-BD	1450	220	29	45	5	150	125
		260	25
150WFB-B1	2900	160	34	37	5	150	125
		180	29
		195	26
150WFB-BD1	1450	120	55	75	5	150	125
		200	50
		240	45
150WFB-C	2900	180	45	55	5	150	125
		190	38
150WFB-C1	2900	120	60	55	5	150	125
		140	56
150WFB-C2	2900	165	36	37	5	150	125
150WFB-C3	2900	50	35	22	5	150	125
		60	30
		75	25
200WFB-AD	1450	250	26.5	55	5	200	150
		400	25
		450	23.5
200WFB-AD1	1450	300	22	45	5	200	150
		330	18
		360	15
200WFB-AD2	1450	250	20	37	5	200	150
		320	15
		380	10
		400	8
200WFB-AD3	1450	260	16	30	5	200	150
		310	10
		330	8
200WFB-BD	1450	240	42	75	5	200	150
		350	37
		420	33.5
200WFB-BD1	1450	340	28.5	55	5	200	150
200WFB-BD2	1450	310	25	45	5	200	150
		380	18
		450	13
		520	10
200WFB-C	2900	280	80	132	5	200	150
		380	75
		420	60
200WFB-CD	1450	280	55	110	5	200	150
		380	50
		420	45
200WFB-CD1	1450	360	45	90	5	200	150
200WFB-CD2	1450	330	40	75	5	200	150
		350	36
250WFB-AD	1450	300	26.5	55	5	250	200
		380	25
		500	23.5
250WFB-AD1	1450	400	20	45	5	250	200
		600	15
		880	8
250WFB-AD2	1450	340	35	75	5	250	200
		400	33
		450	31
250WFB-AD3	1450	500	28.5	75	5	250	200
		600	22.5
		720	18
250WFB-BD	1450	350	45	90	5	250	200
		380	40
		450	37
250WFB-BD1	1450	300	50	90	5	250	200
		350	47
		380	45
250WFB-BD2	1450	200	57.5	90	5	250	200
		260	55
		290	52.5
250WFB-BD3	1450	480	30	90	5	250	200
		628	24.5
		800	20
250WFB-CD1	1450	480	46	110	5	250	200
		530	45
		600	42
250WFB-CD2	1450	520	34	75	5	250	200
		590	30
		650	22
250WFB-CD3	1450	430	45	90	5	250	200
		550	42.5
		600	40
300WFB-A	1450	350	50	110	5	300	250
		400	47.5
		450	45
300WFB-AD	1450	500	26.5	90	5	300	250
		550	25
		600	23.5
300WFB-AD1	1450	400	42	90	5	300	250
		420	35
		460	33
		500	31
300WFB-AD2	1450	960	25	132	5	300	250
		1225	18
		1300	10
300WFB-AD3	1450	600	20	75	5	300	250
		800	12
		880	8
300WFB-BD	1450	250	57.5	110	5	300	250
		320	55
		345	52.5
300WFB-BD1	1450	678	55	200	5	300	250
		780	47.5
		590	50
300WFB-BD2	1450	740	40	160	5	300	250
		900	30
		600	57
300WFB-BD3	1450	750	45	160	5	300	250
		850	40
		978	35
		350	72.5
300WFB-C	2900	400	65	185	5	300	250
		450	55
		860	42.5
300WFB-CD	1450	700	57.5	200	5	300	250
300WFB-CD1	1450	780	52	220	5	300	250
		890	45
350WFB-AD	1450	550	26.5	90	5	350	300
		600	25
		790	23.5
350WFB-AD1	1450	580	35	145	5	350	300
		690	33
		820	31
350WFB-AD2	1450	450	42.5	110	5	350	300
		500	40
		550	37.5
350WFB-AD3	1450	500	50	145	5	350	300
		535	47.5
		590	45
350WFB-AD4	1450	1000	20	110	7	350	300
		1200	12
		1300	8
350WFB-BD	2900	306	57.5	110	7	350	300
		356	55
		400	52
350WFB-BD1	1450	840	55	250	5	350	300
		950	48
		1200	40
350WFB-BD2	1450	886	57.5	280	5	350	300
		980 1186	52.5 45
350WFB-BD3	1450	830	42	200	5	350	300
		1050	35
		1180	32
350WFB-CD	1450	1200	35	220	5	350	300
		1320	32
350WFB-CD1	1450	1156	40	250	5	350	300
		1280	35
350WFB-CD2	1450	1128	45	280	5	350	300
		1050	50
350WFB-CD3	1450	1000	57.5	315	5	350	300
		1200	50
350WFB-ED	1450	900	30	160	5	350	300
		1096	25
350WFB-ED1	1450	1140	30	200	5	350	300
		1370	25
400WFB-AD	1450	1450	20	160	5	400	350
		1520	18
		1650	16
		1850	15
400WFB-AD1	1450	1680	10	90	5	400	350
400WFB-AD2	1450	1600	8	75	5	400	350
400WFB-AD3	1450	2050	6	55	5	400	350
400WFB-BD	1450	1700	20	185	5	400	350
		2085	15
400WFB-BD1	1450	1600	22.5	200	5	400	350
		2000	18
400WFB-BD2	1450	2226	20	250	5	400	350
		1880	25
400WFB-BD3	1450	1700	30	280	5	400	350
		2506	20
400WFB-CD	1450	2380	10	110	7	400	350
400WFB-CD1	1450	1880	12.5	132	7	400	350
400WFB-CD2	1450	2280	12.5	160	7	400	350
400WFB-CD3	1450	1905	18	200	7	400	350
450WFB-AD	1450	1650	35	315	5	450	400
		2880	20
450WFB-AD1	1450	2890	5	90	5	450	400
450WFB-BD	1450	2800	8	132	5	450	400
450WFB-BD1	1450	2800	12	200	5	450	400
500WFB-AD	1450	3200	15	280	5	500	450
500WFB-AD1	1450	3000	12	220	5	500	450
600WFB-AD	1450	3400	8	160	5	600	500
600WFB-BD	1450	4280	8	200	5	600	500
600WFB-CD	1450	4020	6	110	5	600	500
800WFB-AD	1450	4520	6	132	5	800	600
800WFB-BD	1450	5480	6	160	5	800	600
800WFB-CD	1450	6850	6	200	5	800	600

安裝尺寸本數據僅供參考，請以實際訂貨為準！

---

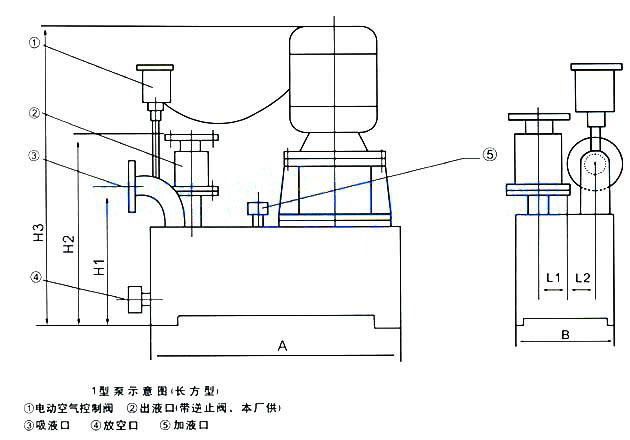

1型泵外形安裝尺寸圖表

規格型號	安裝尺寸				外形尺寸
	H1	H2	L1	L2	A	B	H3
16WFB-A	300	480	60	65	460	280	700
32WFB-A	300	480	60	70	480	280	720
40WFB-A、A（1-3）	320	510	70	75	580	320	750
52WFB-A、B1、B2、BD、E2	340	530	80	75	580	340	780
50WFB-A（1-3）、B3、C2	340	530	80	75	580	340	740
50WFB-B、C、C1、E1	460	550	85	75	660	450	1100
65WFB-A、A1、B1、BD、E2、F（2-3）	360	540	80	75	600	350	770
65WFB-A2、C2	340	530	80	75	580	340	770
65WFB-B、C、C1	480	580	90	75	670	380	1120

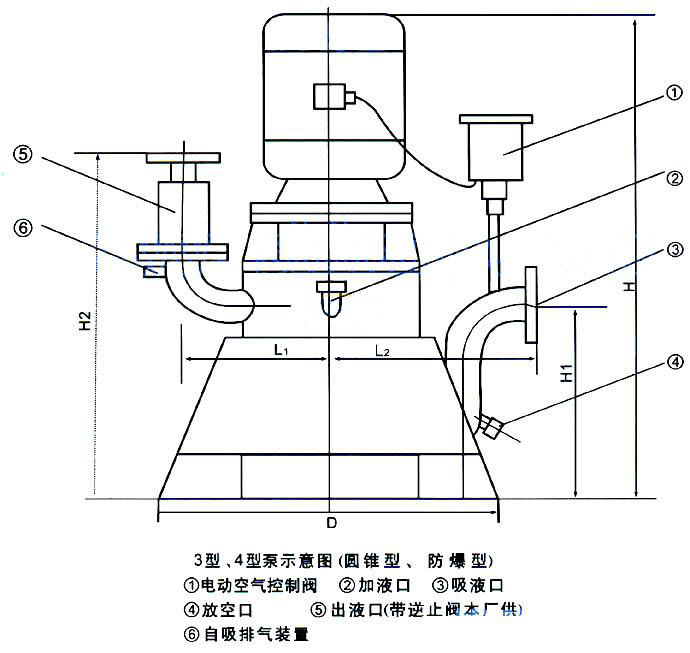

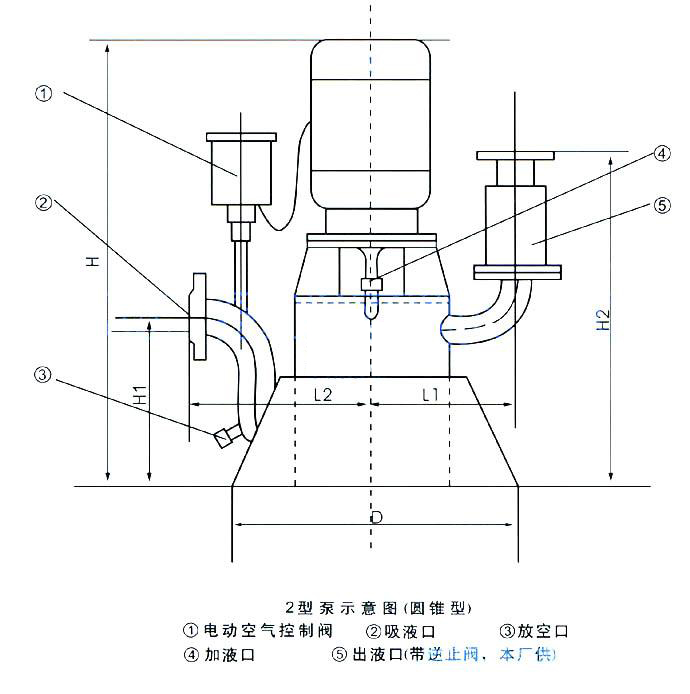

2型、3型、4型泵外形安裝尺寸圖表

規格型號	安裝尺寸				外形尺寸
	H1	H2	L1	L2	A	B
16WFB-A	250	450	185	220	680	450
32WFB-A	280	475	190	230	700	460
40WFB-A、A（1-3）	320	550	240	300	740	550
50WFB-A、B1	370	590	290	320	800	580
50WFB-A（1-3）、B3、C2	320	550	240	300	740	550
50WFB-B、C、C1、E1	420	700	280	380	1080	640
50WFB-B2、BD、E2	320	550	240	300	760	550
65WFB-A、A1、BD、E2、F（2-3）	370	610	300	340	850	580

2型、3型、4型泵外形安裝尺寸圖表

規格型號	安裝尺寸				外形尺寸
	H1	H2	L1	L2	H	D
65WFB-A2、C2	320	580	250	300	740	550
65WFB- B、C、C1、E1	420	700	320	380	1120	640
80WFB-A、B、C1、E（1-2）、F（2-3）	420	700	320	380	1140	640
80WFB-AD	400	680	320	380	800	600
80WFB-BD、CD、CD（1-2）、C2、E3	420	700	320	380	1120	640
80WFB-C	420	700	320	380	1140	640
100WFB-B2、BD、E2	420	720	350	420	1140	640
100WFB- E（2-3）、F（2-3）	420	720	350	420	1140	640
100WFB-AD、C3	400	700	300	340	1080	600
100WFB-B	420	720	350	420	1140	640
100WFB-C、C1	470	800	390	450	1180	700
100WFB-E1	520	850	390	450	1250	700
125WFB-A	630	1020	430	600	1580	900
125WFB-A1	570	960	430	500	1450	850
125WFB-A2、AD、AD1、B3、C3	470	780	400	460	1180	650

規格型號	安裝尺寸				外形尺寸
	H1	H2	L1	L2	H		D
125WFB-B1	630	1020	430	600	1580		950
125WFB-B2、E2	470	780	400	460	1180		650
125WFB-C2、E、E1	470	780	420	490	1240		700
150WFB-A、B1、C2	550	890	450	500	1450		750
150WFB-AD	550	890	520	590	1420		800
150WFB-B、BD	550	890	450	550	1450		800
150WFB-B2	550	890	550	630	1550		950
150WFB-C、C1	550	890	550	630	1480		950
150WFB-C3	480	800	410	450	1240		700
200WFB-AD、BD1	680	1160	600	650	1450		1000
200WFB-AD3	680	1000	450	550	1300		850
200WFB-AD（1-2）、BD2	680	1160	600	650	1280		1000
200WFB-BD、CD（1-2）	680	1160	600	650	1280		1000
200WFB-CD、C	680	1160	700	750	1800		1000
250WFB-AD、CD	700	1180	700	750	1360		1000
250WFB-AD1	700	1200	700	750	1300		1000
250WFB-AD（2-3）、BD、BD（1-2）、B、CD（2-3）	700	1180	740	790	1560		1000
250WFB-CD1、C	820	1150	520	580	1780		1000
300WFB-AD、AD1、AD3	780	1250	740	790	1580		1000
300WFB-AD2、A、B、BD（1-3）、CD、CD1、C	780	1320	760	820	1900		1100
300WFB-CD（2-3）	1100	1300	560	650	1950		1100
350WFB-AD、AD3	860	1480	850	950	1800		1100
350WFB-AD（1-2）、AD4、B、BD3、ED、ED1、A、A1、ED3	860	1480	950	1050	1900		1100
350WFB-BD（1-2）、CD、CD（1-3）、ED2	860	1480	1000	1050	2100		1250
400WFB-AD、AD（1-3）	920	1680	1050	1150	2200		1100
400WFB-BD、BD1、CD、CD（1-3）	920	1680	1050	1150	2200		1100
400WFB-BD（2-3）	920	1680	1100	1200	2500		1400
450WFB-AD	1000	1800	1100	1200	2600		1300
450WFB-BD	1000	1800	1100	1200	2300		1100
450WFB-CD、CD（1-2）	1000	1800	1100	1200	1700		1100
500WFB-AD、AD1、BD（1-2）	1250	2200	1240	1340	2500		1200
500WFB-BD	1250	2200	1280	1380	2500		1400
600WFB-AD（2-3）、CD	1500	2500	1400	1600	2800		1600
600WFB-AD1、BD1、CD1	1500	2500	1500	1750	3000		1800
600WFB-AD、BD	1500	2500	1400	1600	2200		1400
800WFB-AD	1800	2800	1600	1800	2800		2000
800WFB-BD、BD2、CD	1800	2800	1600	1800	3200		2000
800WFB-BD1	1800	2800	1600	1800	3400		2000

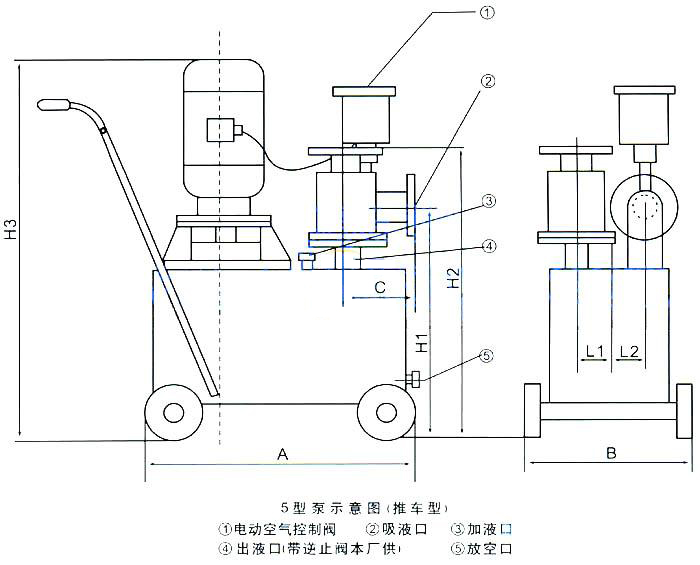

5型泵外形安裝尺寸表:

規格型號	安裝尺寸				外形尺寸
	H1	H2	L1	L2	A	B	H3
16WFB-A	370	550	60	65	460	340	1000
32WFB-A	370	550	60	70	480	340	1000
40WFB-A、A（1-3）	390	580	70	75	580	380	1000
50WFB-A、B1、B2、BD、E3	410	600	80	75	580	400	1000
50WFB-A（1-3）、B3、C2	410	600	80	75	580	400	1000
50WFB-B、C、C1、E1	530	620	80	75	660	610	1000
65WFB-A、A1、B1、BD、E2、F（2-3）	430	610	80	75	600	410	1000
65WFB-A2、C2	410	600	80	75	580	400	1000
65WFB-B、C、C1	550	650	90	95	670	440	1000

使用說明

---

(一)水泵部分

1. 安裝完畢，從“引流口”灌滿排注的介質，作“首次引流”，以后使用不必引流。請擰緊“引流口”拼帽。防止漏氣而影響自吸。
2. 輸送濃硫酸時禁止用水引流，防止造成人身和設備事故。
3. 啟動前必須檢查水泵軸是否靈活，用點動方式檢查運轉方向是否與轉向標記一致。
4. 不可將吸出液管道的重量支承在水泵出液口法蘭上，而應固定在支承架上(支架用戶自備)。管道連接部位必須緊密、不漏氣，否則影響自吸功能、流量、揚程。
5. 排注有結晶或沉淀物質的液體時，如一段時間內停泵不用，應從“放空口”排出泵腔內引流液，防止結晶和沉淀物滯留泵腔內，使二次啟動時造成損壞。再次使用時按第(1)條重作“引流”。如周期性幾天只排液一次，請每隔24小時參考“安裝、操作示意圖”四之提示A程序運行20分鐘，以利減輕結晶和沉淀程度。
6. 如長時間停泵再用，啟動前，請從“引流口”檢查引流液是否充足，如不足，請補足后才能啟動運行。
7. 輸液時，流量、揚程(壓力)、吸程三項指標，必須嚴格控制在選定型號所規定的范圍內。否則，將導致電機超電流波動而影響正常運行。

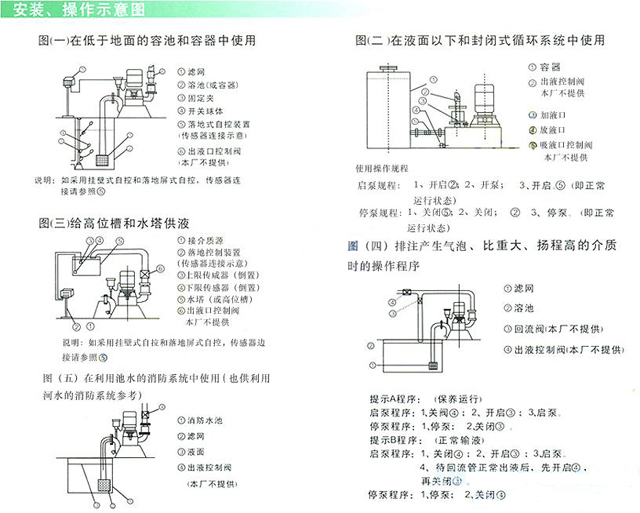

8. 如在低于地面的容池和容器中使用，請參考“安裝、操作示意圖”(一)。
9. 如將水泵置于液面以下的環境中使用，請參考“安裝、操作示意圖“(二)。圖二為正壓進水型水泵，同樣具有運行時密封無磨擦，不磨損，無泄漏，壽命長等獨特優點。為了解決停泵后的靜壓泄漏，結構上采用了停機密封裝置或在進口配備一個與水泵同步運行的電磁閥。
10. 如給高位槽或水塔供液時，請參考“安裝”、操作示意圖”(三)。
11. 排注產生氣泡、比重大、揚程高和出液管路系統水柱靜止壓力大的介質時，為了加快排氣速度，縮短自吸時間，請參考“安裝、操作示意圖“(四)之提示B程序。
12. 如在利用池水的消防系統中使用時，為了最大限度地縮短出水時間，請參考”安裝、操作示意圖”(五)且配管時不宜擴徑，因進液管流速已控制在國家規范的指標內，擴徑會直接影響出液時間。
13. 替代管道泵和封閉式循環系統中使用時，請參考“安裝、操作示意圖”(二)。
14. 引流口”、“放空口”、“自吸排氣裝置”、“戶外罩”、“熱源進出口”均與安裝尺寸和系統連接無關?！白晕艢庋b置”只在垂直揚程高且出液管路系統水柱靜止壓力大的情況下啟用，一般工藝環境則不需啟用。
15. 本泵是采用氣分離產生真空自吸原理。如設計使用在“對出液速度有絕對要求的環境中”，安裝時不可擴大水泵的吸液管直徑，否則將影響吸液速度(無“絕對速度要求”的環境除外)。
16. 本廠制造的長距離吸液自吸泵，可適應在吸液管路水平距離≤150米，垂直高度≤7米的特殊環境中輸送各種液體。啟泵前除應按照使用須知提示操作外，還應遵照設計方案和各自的介質及工藝特征規范作業：即須將水平吸液管路灌滿液體，否則抽空排氣的時間過長，會導致泵腔內引流液體升溫而產生不必要的后果。
17. 防凍型水泵熱源必須采用熱水或蒸氣，且全天候泵腔內不得低于5℃(正常輸液作業時可不加溫)。

(二)電動空氣控制閥部門

1. 非專業電氣工作人員，請勿打開護罩，以防觸電事故；
2. 更新或維修后安裝時，電纜務必與水泵電機接線柱連接可靠。
3. 和水泵連接管絲扣，必須擰緊不漏氣，否則影響自吸；
4. 水泵部分”的(11)和(15)兩種環境，不宜配用本閥。

(三)自動控制裝置部分，凡配套自控裝置的用戶，屆時另行提供線路圖，并請注意以下事項：

1. 非專業電氣工作人員，請勿打開屏門，以防觸電事故；
2. 本裝置為三相供電，電壓380V，頻率50HZ，必須在進線回路中加裝斷路保護等。
3. 電源接通后，請將“開·電源·關”按鈕撥向“開”位，“電源指示”燈亮，本裝置即處于待命狀態；
4. 確定運行方式請用“自動·?！な謩?dòng)”按鈕選擇?！笆謩?dòng)啟動”和“手動停止”鈕只適用于手動運行方式。自動方式將根據“上、下限液位傳感器”定位自動運行。
5. 本裝置分“掛壁”和“落地”兩種安裝方式。功率在30Kw以下的，采用“掛壁式”直接啟動；37—75KW功率的采用“落地屏式’’星三角減壓?jiǎn)?dòng)；90KW以上采用“落地屏式”自耦減壓?jiǎn)?dòng)。啟動方式也可按用戶需要確定。本裝置與其它系統無連接關系，恕不提供外形開關尺寸。
6. 務必保護好傳感器導線，防止人為損壞功能。
7. 調整水泵電機轉向不應改變裝置內部的接線順序，而應在電機接線盒內調換線頭。
8. 設定傳感器上、下限位置時，請參考“安裝、操作示意圖”(一)或(三)。

故障排除

---

（一）水泵部分

故 障	產 生 原 因	排 除 方 法
電機不傳	電機已損壞； 電源不通。	修復或更換電機； 檢查接通電源。
水泵不出液	引流量不足； 吸液端某只法蘭、閥門或管路某處大量漏氣； 引流口或放空口拼帽不緊，或拼帽內沒有墊圈； 容器或液池內無液。	逐一檢查，針對排除。
流程、揚程(壓力)不達標	電壓過低，額定轉速達不到； 電機反轉； 底部濾網堵塞，過流不足； 吸液端某只法蘭、閥門或某處管路慢性漏氣，影響水泵真空度； 容器或液池內液量太少，時而吸進空氣。	逐一檢查，針對排除。
電機與水泵連接部位滲漏	啟動瞬間滲漏，正常運行后現象消失； 運行時一直滲漏(可能是密封裝置已損壞，或?qū)嶋H揚程、壓力與該水泵參數差異大)。	引流液灌注過滿，不屬故障； 檢查密封裝置是否損壞，重新計算實際工作壓力是否超過該泵規定參數；如密封裝置已損壞，請考慮修理或更換：如壓力參數差異過大，請考慮重新選型或調整實際工作壓力。

（二）自控裝置部分

故 障	產 生 原 因	排 除 方 法
自控狀態水泵不能啟動	某只傳感器接觸不良； 傳感器上、下限或上、下端安裝顛倒； 電機或保險絲已損壞； 容池內無液，傳感器不作用。	恢復傳感器良好接觸； 正確安裝傳感器，請參考“安裝、操作示意圖”(一)或(三)； 修復電機或保險絲； 檢查池液情況。
水泵不能自動停車	某只傳感器已損壞，產生誤動作； 液體中有顆?？ㄈ麄鞲衅鞲∏颍仁蛊湔`動作。	更換已損壞的傳感器； 沖洗傳感器浮球，使其恢復靈活。
自動與手動無法轉換	某只按鈕已損壞。	更換已損壞的按鈕。
手動狀態水泵不能啟動	手動按鈕已損壞； 電機或保險絲已損壞。	更換已損壞手動按鈕； 修復電機或保險絲。
連接管漏氣，水泵不能形成真空，不吸液	控制閥和水泵連接的絲扣不緊或使用時間較長，腐蝕松動，造成漏氣； 密封墊片老化； 活塞封閉不嚴。	在連接絲扣上增加密封膠帶，使之不漏氣或更換已腐蝕的連接管； 更換密封墊片； 將控制閥兩側螺絲松開，調節密封墊片的間隙至合適位置，再將螺絲固定。
